1) 信标尾缆
（1）信标尾缆典型安插如右图所示：
电缆由造作厂的技术检验部门检验合格后方能出厂，出厂的电缆附有产品合格证。
2) 参考表径
型号 | 规格 | 参考表径㎜ | 参考沉量 kg/km |
WDZB-LEU·BSYYP | 1×2×1.14 | 11.7±0.4mm | 157 |
3) 使用个性：
Ø 电缆的使用环境温度为－40℃～＋60℃，电缆敷设环境温度为不低于－10℃ ；
Ø 电缆导体的持久工作温度不应超过 ＋70℃ ；
Ø 电缆的弯曲半径不幼于60mm ；
Ø 电缆的点火个性不低于GB/T 19666-2005划定的阻燃B类，试验步骤切合GB/T 18380.34-2008。
4) 导体选取绞合结构，绞合导体的参考表径为1.14mm。绞合导体的技术要求切合GB/T 3956第5种软导体的划定。
5) 绝缘：
Ø 绝缘选取聚烯烃绝缘, 绝缘线芯色彩为红、白二种色彩, 绝缘直径为2.8mm ；
Ø 绝缘拥有齐全性，其试验步骤切合GB/T 3048.9或GB/T 3048.15的划定。
6) 缆芯由2根绝缘线芯绞合而成，其绞合节距不大于260mm，允许绝缘线芯在对绞时增长两根填充绳,以保障缆芯结构圆整。
7) 电缆的屏蔽层选取镀锡铜线编织。编织铜线的很幼直径为0.1mm，铜线的编织密杜爪不幼于85％。编织层名义可绕包一层PT带。
8) 电缆的表护套采低烟无卤阻燃聚烯烃护套料挤包。表护套的标称厚度为1.0mm，很薄处厚度不幼于0.8mm。
9) 电气机能：
（1）信标尾缆的电气机能及试验步骤应切合下表的划定：
序号 | 项目 | 单元 | 指标 | 试验步骤 | 换算公式 |
1 | 每根导体直流电阻 20℃ | Ω/km | ≤26.0 | GB/T3048.4 | L/1000 |
2 | 绝缘电阻 DC 500V 20℃ | MΩ·km | ≥10000 | GB/T3048.6 | 1000/L |
3 | 工作电容 0.8kHz～1.0 kHz | nF/km | ≤45.3 | GB/T 441.2 | L/1000 |
4 | 绝缘介电强度 2min 线芯间 线芯对地 | V | 互换50Hz 1000 2000 |
GB/T3048.8 GB/T3048.14 |
—— |
5 | 个性阻抗 1800kHz | Ω | 120±5 | GB/T 5441.7 | —— |
（2）电缆的点火个性
Ø 电缆的点火个性切合GB/T 19666-2005划定的阻燃B类，试验步骤切合GB/T 18380.34-2008 ；
Ø 低烟指标透光率大于60％,试验步骤切合GB/T17651（idt IEC61034） ；
Ø 无卤指标HCL的含量：PH值（4≤pH≤9）、电导率≤100μS/cm，试验步骤切合GB/T17651（idt IEC60754）。

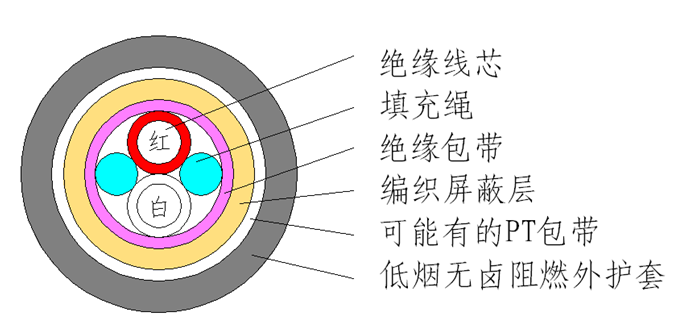

10) 电缆结构示意图
11) 信标尾缆配套设备及装置要求：
每根尾缆均应蕴含应答器插头，插头规格应与信号系统集成商有源信标相匹配，型号为SAIB-有源信标衔接器124-212-05C，信标插头在工厂内压接，质量靠得住。每根尾缆交货时还应含线缆表套管防护。
12) 信标尾缆接续盒：
轨旁应设HZ-6电缆终端盒作为信标尾缆接续盒，将有源信标线缆分成室内至轨旁接线盒的数据线缆和轨旁箱盒至有源信标的尾缆两部门。
1.1.1.1AP供电电缆
1) 规格型号 AP电源供电电缆选取WDZB-YJY23（铜芯交联聚乙烯绝缘钢带铠装低烟无卤阻燃护套电力电缆）。规格为（使用2芯、备用1芯）：3×4mm2，3×6mm2，3×10mm2。
13) 使用个性
Ø 额定电压600/1000V。
Ø 导电线芯允许持久工作温杜爪不超过90℃。
Ø 电缆的敷设环境温度为不低于-10℃。
Ø 电缆允许弯曲半径不幼于电缆表径的20倍。
