有源信标电缆
1) 规格型号：
Ø 有源信标电缆型号为ET 2PI795 (RG22)；
Ø 信标与编码器LEU的电缆很大长度取决于电缆质量；
Ø 所选用的电缆需有成功且成熟的用于有源信标和编码器LEU通讯的轨路交通利用经验，并提供有关产品质量证明及现实利用证明资料 。
2) 个性：
Ø 电缆的使用环境温度为－40℃～＋70℃；
Ø 电缆的点火个性不低于GB/T 19666-2005划定的阻燃B类，试验步骤切合GB/T 18380.34-2008；
Ø 低烟指标透光率大于60％，试验步骤切合GB/T17651（idt IEC61034） 。
Ø 无卤指标HCL的含量：PH值（4≤pH≤9）、电导率≤100μS/cm，试验步骤切合GB/T17651（idt IEC60754） 。
1) 电气个性：
Ø 个性阻抗：在200MHz ，为95±15Ω；
Ø 衰减在50KHz<3.5dB/km；
Ø 衰减在560KHz<7.5dB/km；
Ø 衰减在1MHz<10dB/km 。

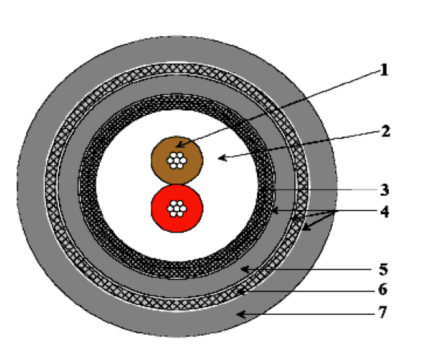

2) 电缆结构
1：2芯7/0.4 mm 裸铜电线，截面积：0.88mm2，绝缘：聚乙烯，直径=2.29±0.05mm，色彩： 棕－红；
2：聚乙烯护套；直径=7.25±0.15mm；
3：屏蔽，2 层镀锡铜编织线；单丝直径：0.16mm；
4：分离带；
5：幼护套；
6：钢线铠装；
7：护套: 聚氯乙烯；直径=14.3±0.70mm 。
3) 电缆测试：电缆供货商必须提供100、500、1000、2000、50000KHz频率前提下LCR综测仪个性阻抗和阻延长个性测试汇报以及插入损耗测试汇报，测试指标必须满足信号系统的要求 。
4) 推荐电缆：
信号系统集成商推荐使用以下一些具备资格的电缆 。
若是使用其它电缆，必须经过信号系统集成商的测试与认证 。
下表具体描述了与信号系统集成商推荐电缆相对应的衔接器插头的针脚配置 。
应凭据下表所选择的信标电缆型号和长度，配置衔接器插头的针脚（跳接） 。
电缆型号 | 电缆长度领域 | 衔接器插头配置 | |
很幼长度 | 很大长度 | ||
造作商: 型号 Ref: M4416A 或 造作商： 型号Ref: ET 2PI795 | 0 | 2200 米 | 无跳接 |
1800 米 | 3400 米 | 跳接针脚H与A | |
3400 米 | 5000 米 | 跳接针脚L与A | |
造作商: 型号Ref: ET 2PI795 (RG22) | 0 | 3100 米 | 无跳接 |
3101米 | 4700 米 | 跳接针脚H与A | |
4701米 | 5000米 | 跳接针脚L与A | |
与信号系统集成商推荐电缆相对应的衔接器插头配置
为了与尺度的欧式信标衔接器SAIB 124-212-05C兼容，信号系统集成商推荐的电缆是：
造作商: Acome 参考型号Ref: M4416A
或
造作商Nexans 参考型号Ref: ET 2PI795
或
造作商天水电缆厂 参考型号Ref: ET 2PI795 (RG22)
5) 各厂家电缆技术规格要求：
（1）Acome
型号Ref: M4416A:
